调节阀口径选择


   阀门口径选择是根据流体的特性及使用条件，通过计算选出***合适的口径，计算出必须的流量的容量系数Cv值，对照需要的阀门口径与阀门容量系数Cv值进行选择。
1、Cv值的定义
     阀门差压为1psi(0.07kg/cm2=7kPa)，常温水以每分钟1加仑(3.785升)的速度流动时，将流量容量系数Cv的值定义为1。

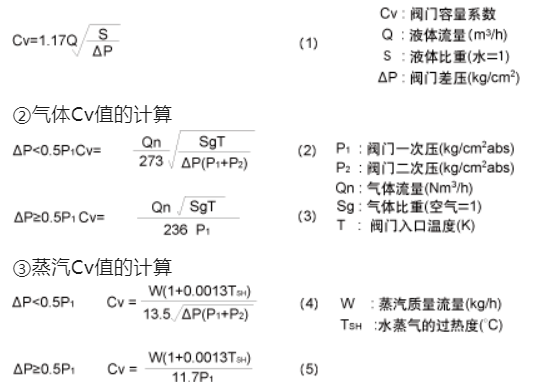

2、Cv值的计算

①液体Cv值的计算

3、SI单位系中的定径方式定义Av值、Cv值。但是，目前使用比较广泛的是Cv值。

4、阀门Cv值的计算方法Cv值分为要求Cv和阀Cv两种。

     要求Cv根据阀门差压和流体条件进行计算。阀Cv是指阀门流通能力，是由阀门的形状与口径决定的。选择阀口径，要选择阀Cv比要求Cv略大的阀门。对于Cv无须进行***的计算。

①Cv的计算流体为液体时

②阀门Cv值的简单估算法
1英寸球形阀的Cv值约为10。Cv值随阀门口径倍数的平方上下变动，所以2英寸的Cv值约为40。
③计算示例
我们打开水龙头洗手时的流量大约为5L/min(0.3m3/h)，水压为0.05MPa左右，开方后约为0.22，所以:

 口径为13mm的阀门的Cv值约为3，口径为8mm的阀门的Cv值约为1，所以可以确保提供充足的水量。自来水管道通常使用13mm(1/2inch)管和8mm(1/3inch)管，可见，这是能够取得平衡的合适口径。
